一、海灣JB-QB-GST100 山西火災報警控制器（壁掛）概述：

　　JB-QB-GST100型 山西火災報警控制器是海灣公司為適應國內外小工程、小點數的需求而推出的新一代山西火災報警控制器，特別適合洗浴歌舞中心、餐廳、酒吧、小型圖書館、超市、變電站等小型工程的應用。

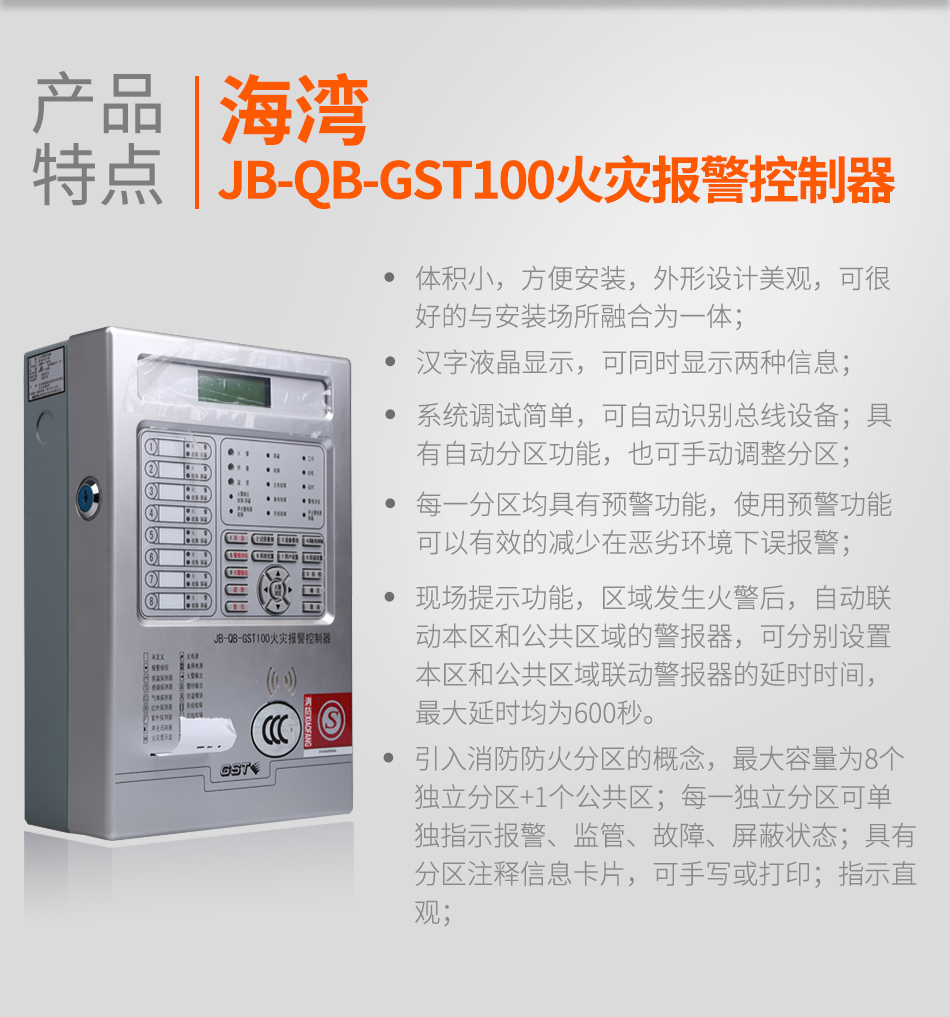

海灣JB-QB-GST100山西火災報警控制器（壁掛）主要具有以下特點：

1.本控制器體積小，極大方便了工程安裝，同時外形設計美觀，可很好的與安裝場所融合為一體；

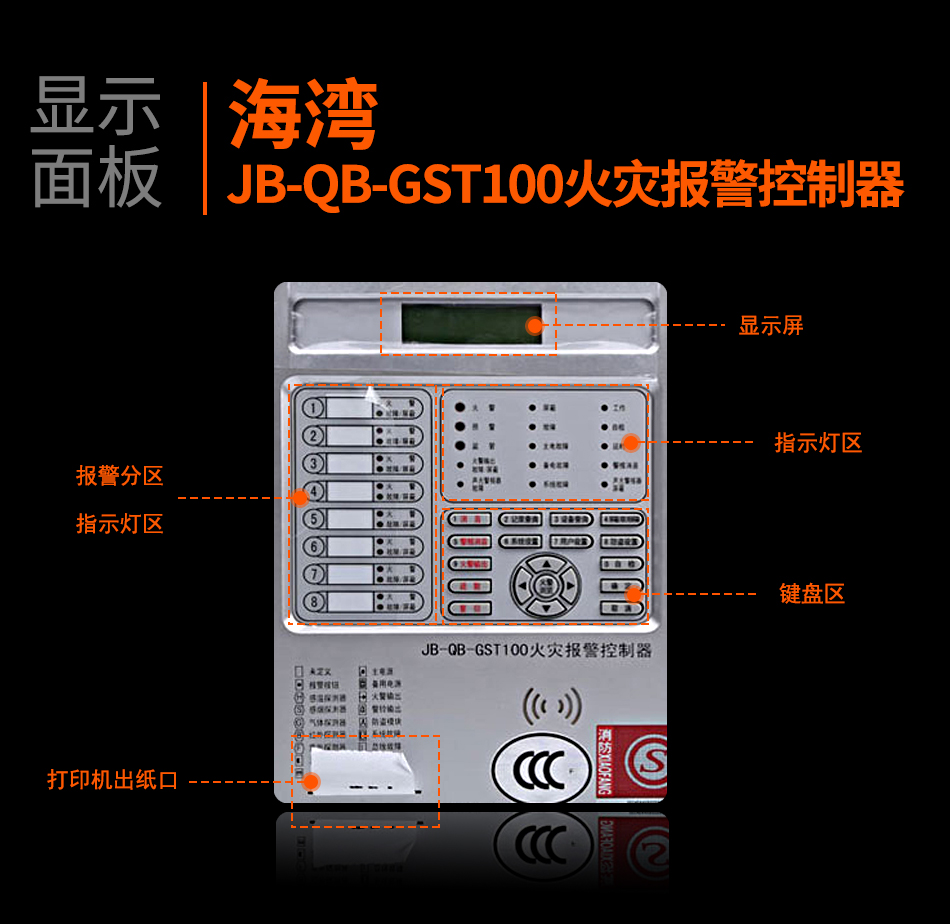

2.控制器具有漢字液晶顯示，可同時顯示兩種信息；

3.引入消防防火分區的概念，更大容量為8個獨立分區+1個公共區；每一獨立分區可單獨指示報警、監管、故障、屏蔽狀態；具有分區注釋信息卡片，可手寫或打??；指示直觀；

4.系統調試簡單，本控制器可自動識別總線設備；具有自動分區功能，也可手動調整分區；

5.控制器每一分區均具有預警功能，使用預警功能可以有效的減少在惡劣環境下誤報警；

6.具有現場提示功能，每個區域發生火警后，自動聯動本區和公共區域的警報器，可分別設置本區和公共區域聯動警報器的延時時間，更大延時均為600秒。

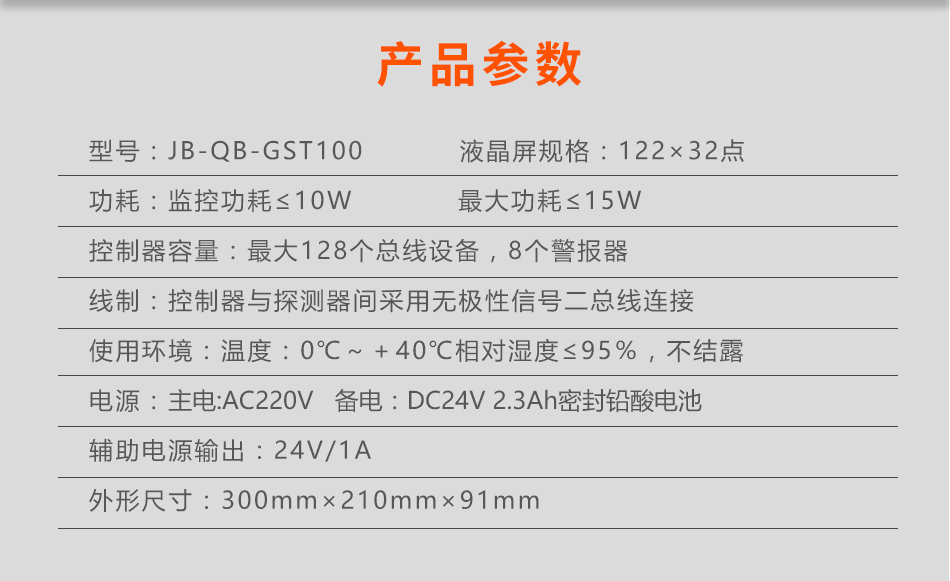

二、海灣JB-QB-GST100山西火災報警控制器（壁掛）主要技術指標：

1.液晶屏規格：122×32點

2.控制器容量：更大 128個總線設備，8個警報器

3.線制：控制器與探測器間采用無極性信號二總線連接

4.使用環境：

　　溫度：0℃～＋40℃

　　相對濕度≤95％，不結露

5.電源：

主電:AC220V

備電：DC24V 2.3Ah密封鉛酸電池

6.功耗：

監控功耗≤10W

　　更大功耗≤15W

7.輔助電源輸出：24V/1A

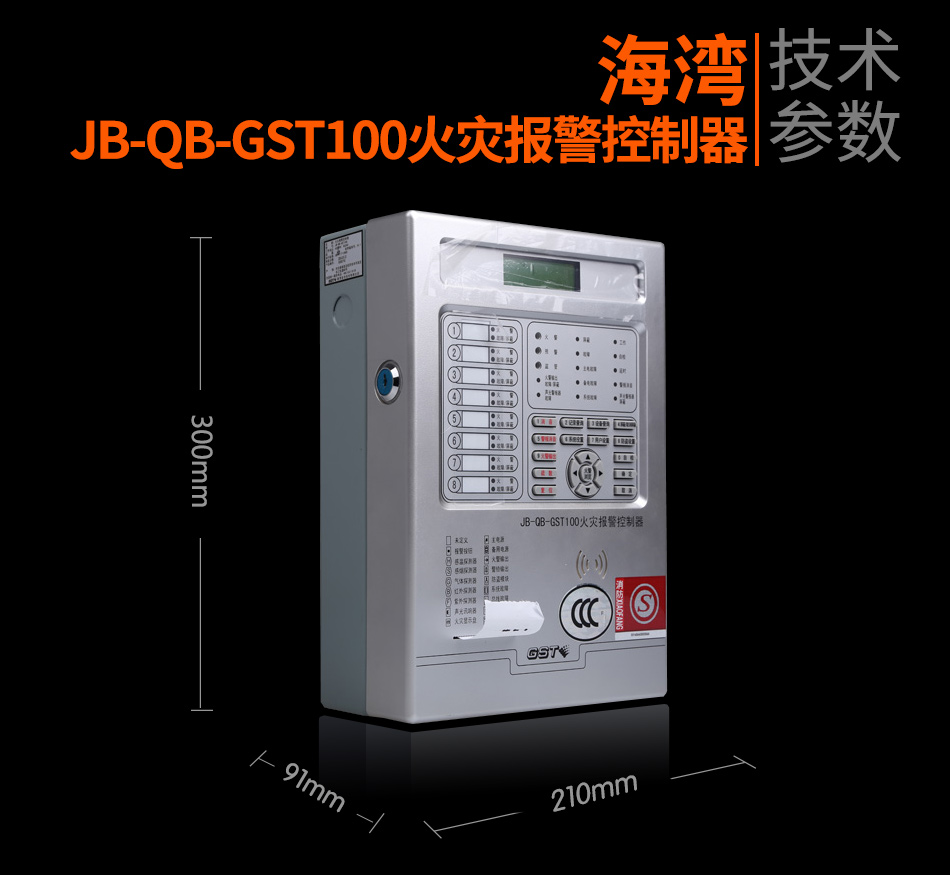

8.控制器外形尺寸：300mm×210mm×91mm

三、海灣JB-QB-GST100 山西火災報警控制器（壁掛）結構特征、安裝與布線：

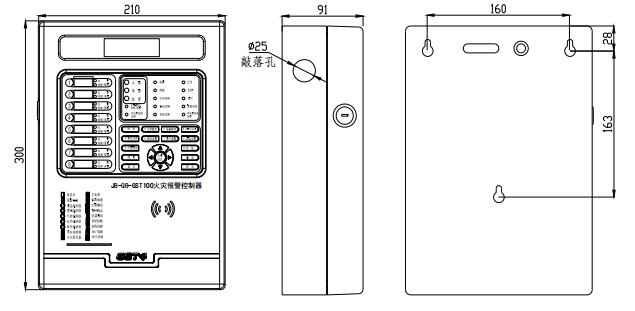

JB-QB-GST100山西火災報警控制器的外形尺寸示意圖如下圖：

本控制器為壁掛式結構設計，可直接明裝在墻壁上，其對外接線端子如下圖所示：

其中：
L、G、N：交流220V接線端子及機殼保護接地線端子
Z1、Z2：探測器總線（無極性）
+24V、GND： DC24V/1A輔助電源輸出端子
R+、R-：警鈴輸出端子，觸點容量DC24V/1A
F+、F-：火警輸出端子，觸點容量DC24V/1A
注：輔助電源輸出、R+、R-警鈴輸出及F+、F-火警輸出的更大有源輸出容量和為DC24V/1A。

布線要求：
信號二總線采用阻燃RVS雙絞線，截面積≥1.0mm2
DC24V輸出線采用阻燃BV線，截面積≥2.5mm2
